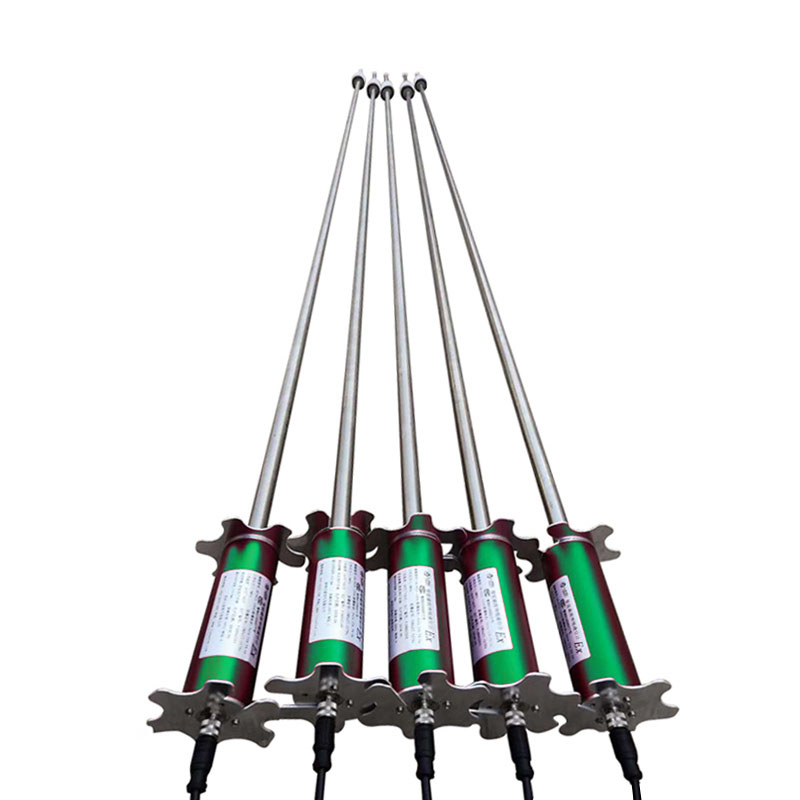

磁致伸縮傳感器是盈安YA-U100智能型磁致伸縮液位計的核心，而傳感器的核心敏感元件（波導絲）是在現代工業界享有“黑色黃金”美譽的稀土超磁伸縮材料，它具有應變值高、電（磁）-----機械波轉換能力強的優點，能將微小的磁場向量變化轉變?yōu)闄C械波。傳感器由電子探頭、不銹鋼桿（內置稀土超磁伸縮絲）和浮球（內置永久磁鐵）三部分組成。當電子探頭中脈沖發生器產生的電脈沖沿鋼管內的波導絲傳遞時，電脈沖同時伴隨產生一個垂直于波導絲的環形磁場以光速沿波導絲傳遞。

當電脈沖環形磁場與不銹鋼浮子固有磁場相遇，二者的磁場矢量相疊加形成螺旋磁場，產生瞬時扭力并在波導絲上形成一個機械扭力波以一定速度傳遞返回到電子探頭，使線圈兩端產生感應脈沖。

通過測量觸發電脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出被測液面高度。

在測桿內嵌入高精度的溫度傳感器，既可以測量介質的溫度。
